Lazer Kafa ve Ayna Taşıyıcı Set

Karbondioksit lazer kesim makinelerinde, lazer cam tüpünden çıkan ışın aynalar vasıtasıyla lazer kafasına ulaşır ve lazer kafası üzerindeki lens ile de toparlanıp inceltilerek malzemeye ulaştırılır.

Bu ayna ve lenslerin konumu, açısı ve aynı konum ve açıda sabit olarak kalması önemlidir.

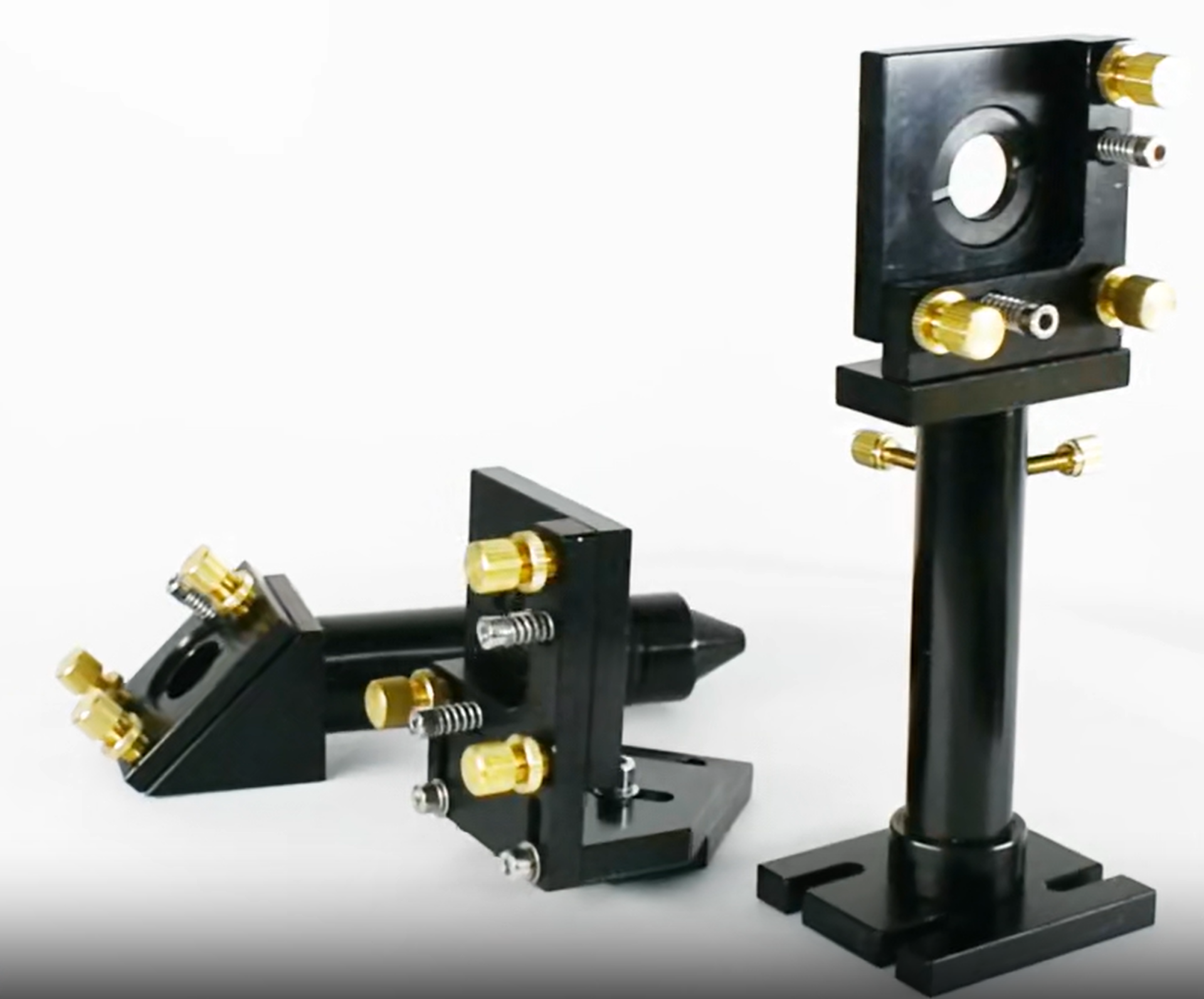

Standart bir lazer kesim makinesinde,

1. Ayna Taşıyıcısı (Stand A): Ayaklı olan taşıyıcıdır, yüksekliği ayarlanabilir ve lazer ışığı tam aynanın ortasına gelecek şekilde sabitlenir. Aynı zamanda yansıyan ışık da Stand B (2nd Mirror Mount)’a düzgün şekilde ulaşabilmelidir.

2. Ayna Taşıyıcısı (Stand B): X aksı bitişine konumlandırılır ve sabitlenir. Stand A’dan gelen ışını Stand C’ye iletir.

3. Ayna Taşıyıcısı (Stand C): Lazer kafası olarak da bildiğimiz ayna taşıyıcısıdır. Üst kısmında aynayı sabitleyen ve açısını ayarlayabilen bir mekanizma vardır, silindirik tüp kısmında ise lens bulunmaktadır. X aksı üzerinde hareketli olan bu taşıyıcı, hem ayna hem de lens ile birlikte hareket eder.
